| Χρώμα: | Άσπρος | Βάρος: | 450kgs |
|---|---|---|---|
| Μέγεθος PCB: | 330*480mm | Όνομα: | Εξοπλισμός επιθεώρησης AOI |
| Επισημαίνω: | Δίσκοι Smt,smt παλέτα |
||

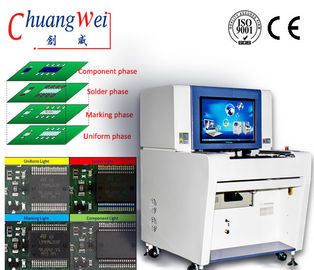

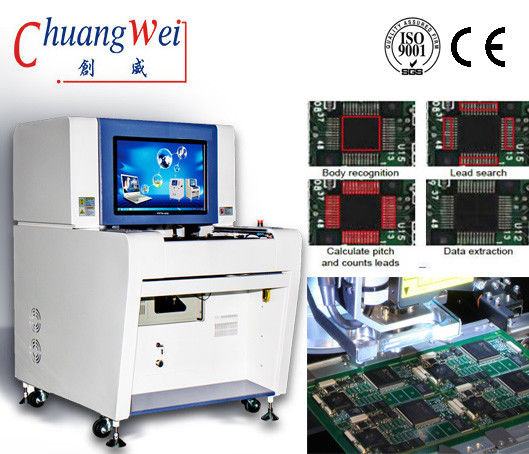

Επιθεώρηση λειτουργίας AOI εξοπλισμός-εύκολη να λειτουργήσουν και πολλαπλάσιο
Το διαφορετικό πρότυπο AOI μπορεί να τοποθετηθεί σε διάφορα ποιοτικά ελέγχοντας σημεία στη γραμμή SMT όπως για να ελέγξει τη 2$α ποιότητα εκτύπωσης κολλών,
ατέλειες τμημάτων ελέγχου πριν από τη συγκόλληση επανακυκλοφορίας, ποιότητα ελέγχου PCBA μετά από τη συγκόλληση επανακυκλοφορίας,
και ΕΜΒΥΘΙΣΗ μετά από τη συγκόλληση κυμάτων
το σύστημα φωτογραφίας υψηλός-εικονοκυττάρων 1.Super εξασφαλίζει χαμηλότερη χαμηλότερη κρίση επιθεώρησης
Απλός ζυγίζω-κερδίστε τη διαφορά απεικόνισης που η πρότυπη τεχνολογία (WIDM) μπορεί να ελαττώσει το χρόνο μελέτης προγραμματίζοντας
Μοναδική μετατόπιση επιθεώρησης 2 πλευρών του πίνακα (συστατικά κορυφή και κατώτατο σημείο), αυτόματο emendation προέλευσης λογισμικού
Εφαρμοσμένος για emendation σημείου σημαδιών για την αναπαραχθείσα βάση δεδομένων κώδικα πινάκων &bar και την κακή αναγνώριση σημαδιών PCB
Η δημιουργική λειτουργία OCR-miha'nimaτος οπτικής αναγνώρισης χαρακτήρων (οπτική αναγνώριση χαρακτήρα) επεκτείνει τον τομέα του αλγόριθμου AOI βελτιώνει την κρίση της λανθασμένης τοποθέτησης
Στοιχεία μεριδίου μεταξύ του εσωτερικού δικτύου AOI.
2.Intelligent τεχνολογία ανάλυσης χρώματος
Η χρησιμοποίηση του αποσπάσματος χρώματος και της τεχνολογίας ανάλυσης (CPAT) μπορεί να εξαγάγει τη μορφή αντικειμένου σωστότερα και να κερδίσει ιδιαίτερα την ακρίβεια της επιθεώρησης
Η αίτηση των πολλαπλάσιος-σημαδιών και των πολλαπλάσιος-πινάκων να είναι περισσότεροι που προσαρμόζονται μπορεί τις απαιτήσεις των δοκιμών παραγωγής και να σας δώσει πολλές εφαρμογές σκηνής.
3.Bar ανάγνωση κώδικα
Περισσότερη απλουστευμένη λειτουργία διόρθωσης βάρους, έτσι ώστε προγραμματίζοντας χωρίς εκμάθηση ή μαθαίνοντας λιγότερο
Ο αρχικός θετικός και αρνητικός αυτόματος προσδιορισμός, καθώς επίσης και η αυτόματη διόρθωση προέλευσης, άνοιξαν μια νέα εποχή της σε μη απευθείας σύνδεση αυτοματοποίησης AOI.
4.Components ελεύθερος συνδυασμός
Εφαρμογές και ο συνδυασμός πολλές αλγορίθμων με ενισχύουν το ποσοστό περασμάτων μειώνουν το ποσοστό πολύ
Τα συστατικά μπορούν συνδυασμένος ελεύθερα να κάνουν το πρότυπο να αντικαταστήσει ευκολότερο και να προγραμματίσουν γρηγορότερα.
Τεχνικές παράμετροι:
Κατηγορία | Στοιχείο | CW-486 | Προδιαγραφή |
Σύστημα αναγνώρισης | Επιθεώρηση | χρησιμοποιώντας τους πολλαπλάσιους αλγορίθμους συνθετικά όπως WIDM, τεχνολογία αντίθεσης εικόνας χρώματος, χρώμα που εξάγει την τεχνολογία, ομοιότητα, αλγόριθμος binarization, OCR/OCV, πυροβοληθείσα δοκιμή και ούτω καθεξής. | |
Κάμερα | Κάμερα μεγάλου χρώματος: Ψήφισμα 12 um | ||
Λαμπτήρας-σπίτι | Λαμπτήρας-σπίτι των RGB οδηγήσεων δαχτυλιδιών | ||
Επεξεργασία εικόνας | Τσιπ 0201 | <7ms> | |
Χρόνος ανά-εικόνας | <120ms> | ||
Στοιχεία επιθεώρησης | Ατέλειες εκτύπωσης κολλών | Misaligned, υπερχείλιση, ανεπαρκής, συγκόλληση ανοικτή, λεκές | |
Συστατικές ατέλειες | Να λείψει, misaligned, λοξό, ταφόπετρα, πίνακας διαφημίσεων, ανέτρέψε, πολικότητα, λανθασμένος, χαλασμένη | ||
Ατέλειες ύλης συγκολλήσεως | Υπερχείλιση, ανεπαρκής, κοντή ύλη συγκολλήσεως, λεκές | ||
Αντιστατικά μέτρα | Αντιστατική ηλεκτρική έξοδος, αντιστατικό στεφάνι | ||
Σύστημα μηχανισμών | Μέγεθος PCB | 25*25mm - 330*480mm, μπορούν να κάνουν το μεγαλύτερο μέγεθος σύμφωνα με τις απαιτήσεις των πελατών | |
Πάχος PCB | 0.5mm2.5mm | ||
Ανοχή στρεβλώσεων PCB | <2mm> | ||
Συστατική εκκαθάριση | Top≤25mm, Bottom≤50mm | ||
Ελάχιστα διαστημικά μέρη | Τσιπ 0201 | ||
X-$L*Y πλατφόρμα | Οδηγός | Κεντρικός υπολογιστής εναλλασσόμενου ρεύματος | |
Προσανατολισμός | <15> | ||
| Σύστημα λειτουργίας | Επαγγελματίας του Microsoft Windows XP | |
Έλεγχος & αναγνώριση | Χαρακτηριστικά | Περιεκτική εφαρμογή των διάφορων αλγορίθμων Τα συστατικά πρότυπα καθορισμένα συγκεκριμένο και στοχοθετημένο, χαμηλό ψευδοθετικό υποστηρίξτε την αναγνώριση κώδικα φραγμών καμερών, αυτόματη δοκιμή ασπίδων άλματος | |
Λειτουργία | Ο γραφικός προγραμματισμός, παίρνει μαζί με τη βιβλιοθήκη τσιπ και παίρνει ένα πλαίσιο επιθεώρησης συμφωνώντας με τη μορφή τσιπ, ακριβής θέση, το μικρό ρυθμίζει, και εύκολος προγραμματισμός | ||
Σημάδι | Αριθμοί σημαδιών | 2marks μπορεί να επιλεχτεί, η λειτουργία πολλαπλάσιος-σημαδιών | |
Αναγνώριση της ταχύτητας | 0,5 S/PCS | ||
Έλεγχος | Υπολογιστής | Βιομηχανικός υπολογιστής ΚΜΕ: Διπλός-πυρήνας της Intel, ΜΝΗΜΗ: 2G, ΣΚΛΗΡΟΣ ΔΊΣΚΟΣ: 500G | |
Επίδειξη | 19 ίντσα TFT (επιλογή 22inch TFT) | ||
άλλοι | Διαστάσεις μηχανών | 860mm*960mm*1250mm | |
Βάρος | 450Kg | ||
Παροχή ηλεκτρικού ρεύματος | AC220V±10%, ενιαία φάση 5A 50/60HZ, κατανάλωση ισχύος 600W, μαζί με μια παροχή ηλεκτρικού ρεύματος unbreak του UPS | ||
